HBH020

Ud

Base flutuante anti-vibração, de betão armado.

92,61€

Base contínua flutuante anti-vibração, de betão armado, para apoio de maquinaria, de 150x100x16 cm, composta de betão C25/30 (XC1(P); D12; S3; Cl 0,4) fabricado em central, e betonagem com grua e malha electrossoldada AR42 100x300 mm de aço A500 EL, sobre uma lâmina de espuma de polietileno de alta densidade, de 3 mm de espessura, apoiada sobre painéis anti-vibração de fibra de vidro moldada com ligante sintético, de 50 mm de espessura.

Unitário

Ud

Descrição

Rend.

Preço unitário

Importância

mt16png010a

m²

Filme de polietileno de 0,05 mm de espessura e 46 g/m² de massa superficial.

1,575

0,15

0,24

mt04lvc010h

Ud

Tijolo cerâmico furado duplo, para revestir, 33x16x9 cm, segundo NP EN 771-1.

14,706

0,24

3,53

mt08aaa010a

m³

Água.

0,004

1,50

0,01

mt09mif010ca

t

Argamassa industrial para alvenaria, de cimento, cor cinzento, categoria M-5 (resistência à compressão 5 N/mm²), fornecida em sacos, segundo EN 998-2.

0,012

32,25

0,39

mt16pnc020a

m²

Lâmina de espuma de polietileno de alta densidade de 3 mm de espessura; proporcionando uma redução do nível global de pressão sonora a sons de percussão de 16 dB.

1,575

0,45

0,71

mt16pnc010a

m

Fita viscoelástica autocolante com auto-protecção de alumínio, de 50 mm de largura e de 1,5 mm de espessura, para vedação de juntas.

0,158

0,80

0,13

mt16avg070a

Ud

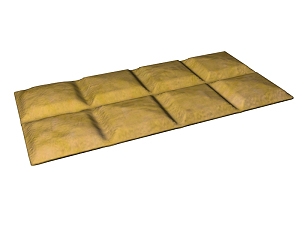

Painel anti-vibração de fibra de vidro moldada com ligante sintético, de 1150x550x50 mm e 2000 kg/cm² de carga máxima à compressão.

2,609

12,22

31,88

mt07ame020ddc

m²

Malha electrossoldada AR42 100x300 mm, com arames longitudinais de 4,2 mm de diâmetro e arames transversais de 4,2 mm de diâmetro, aço A500 EL.

1,650

1,64

2,71

mt10haf020bgngc

m³

Betão C25/30 (XC1(P) D12; S3; Cl 0,4), fabricado em central, segundo NP EN 206-1.

0,264

83,08

21,93

mo042

h

Oficial de 1ª estruturista.

0,331

18,05

5,97

mo089

h

Ajudante de estruturista.

0,331

17,64

5,84

mo020

h

Oficial de 1ª construção.

0,374

17,19

6,43

mo113

h

Operário não qualificado construção.

0,187

16,12

3,01

mo054

h

Oficial de 1ª montador de isolamentos.

0,306

17,77

5,44

mo101

h

Ajudante de montador de isolamentos.

0,153

16,81

2,57

%

Custos directos complementares

2,000

90,79

1,82

Total:

92,61

Referência e título da norma

Aplicabilidade_(a)

Obrigatoriedade_(b)

Sistema_(c)

EN 771-1:2011+A1:2015

10.6.2016

10.6.2017

Especificações para unidades de alvenaria — Parte 1: Tijolos cerâmicos para alvenaria

EN 998-2:2010

1.6.2011

1.6.2012

Especificação de argamassas para alvenarias — Parte 2: Argamassas de assentamento

UNIDADE DE OBRA HBH020: BASE FLUTUANTE ANTI-VIBRAÇÃO, DE BETÃO ARMADO.

CARACTERÍSTICAS TÉCNICAS

Execução de base contínua flutuante anti-vibração, de betão armado, para apoio de maquinaria, de 150x100x16 cm, composta de betão C25/30 (XC1(P); D12; S3; Cl 0,4) fabricado em central, e betonagem com grua e malha electrossoldada AR42 100x300 mm de aço A500 EL, sobre uma lâmina de espuma de polietileno de alta densidade, de 3 mm de espessura, apoiada sobre painéis anti-vibração de fibra de vidro moldada com ligante sintético, de 50 mm de espessura. Incluindo camada separadora de filme de polietileno de 0,05 mm de espessura, cofragem perimetral de tijolo cerâmico furado e cura do betão.

REGULAMENTAÇÃO APLICÁVEL

Elaboração, transporte e colocação em obra do betão:

CRITÉRIO DE MEDIÇÃO DE PROJECTO

Número de unidades previstas, segundo documentação gráfica de Projecto.

FASES DE EXECUÇÃO.

Marcação e traçado da bancada. Colocação do filme de polietileno. Colocação e fixação da cofragem perimetral. Colocação do painel anti-vibração. Colocação da lâmina anti-impacto. Colocação das armaduras com separadores homologados. Betonagem e compactação do betão. Nivelamento da camada de compressão. Cura do betão.

CRITÉRIO DE MEDIÇÃO EM OBRA E CONDIÇÕES DE PAGAMENTO

Medir-se-á o número de unidades realmente executadas segundo especificações de Projecto.

Código LER

Tipo

Peso (kg)

Volume (l)

17 06 04

Materiais de isolamento não abrangidos em 17 06 01 e 17 06 03.

0,024

0,040

17 01 02

Tijolos.

6,671

5,337

17 01 01

Betão (betões, argamassas e pré-fabricados).

2,521

1,681

17 04 05

Ferro e aço.

0,117

0,056

Resíduos gerados:

9,333

7,113

15 01 01

Embalagens de papel e cartão.

0,129

0,172

17 02 03

Plástico.

0,110

0,183

17 02 01

Madeira.

0,590

0,536

Embalagens:

0,829

0,892

Total resíduos:

10,162

8,005
